近年來(lái)，建筑物外墻涂料裝飾應(yīng)用越來(lái)越普遍，已逐漸取代其它飾面材料而成為城市建筑物外墻飾面的主流。然而，許多建筑物完工后不久，外墻涂料飾面隨之出現(xiàn)開(kāi)裂，嚴(yán)重影響建筑物的美觀；并且開(kāi)裂所造成的墻面滲水，不僅影響房屋的使用功能，而且影響建筑物的結(jié)構(gòu)安全，成為工程質(zhì)量隱患。本文試圖談一下外墻涂料飾面開(kāi)裂的原因及預(yù)防對(duì)策。

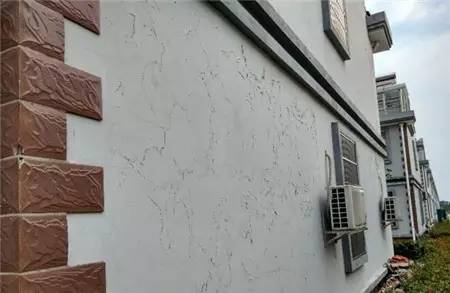

　　1·涂料飾面開(kāi)裂的原因

　　1.1基層的開(kāi)裂。外墻涂料飾面的基層為水泥砂漿抹灰層，在凝結(jié)過(guò)程中會(huì)產(chǎn)生干縮和溫差收縮，如果外墻抹灰施工操作不當(dāng)，則易造成空鼓，開(kāi)裂。在涂料面層施工前不注意修補(bǔ)就接著進(jìn)入下道工序，經(jīng)一段時(shí)間的日曬雨刷后，內(nèi)部裂縫就會(huì)逐漸向外發(fā)展，而漆膜很薄的涂料面層很難抵卸這種內(nèi)部應(yīng)力，就會(huì)隨之出現(xiàn)開(kāi)裂。

　　1.2膩?zhàn)訉拥拈_(kāi)裂。由于所使用的外墻膩?zhàn)淤|(zhì)量存在缺陷，抗裂性差；或者由于施工操作不當(dāng)，膩?zhàn)优紊蠅笠驗(yàn)楦煽s、開(kāi)裂從而影響到涂料面層。

　　1.3涂料面層的開(kāi)裂。某些存在質(zhì)量問(wèn)題的涂料由于抗裂性能差，或由于施工不當(dāng)，涂刷上墻不久，經(jīng)風(fēng)吹日曬后易出現(xiàn)干縮龜裂及其它質(zhì)量問(wèn)題。

　　2·涂料飾面開(kāi)裂預(yù)防措施中的材料選擇

　　2.1抹灰基層所用水泥。最好不要選用凝結(jié)時(shí)間過(guò)快的早強(qiáng)型水泥，以避免水泥砂漿過(guò)快的凝結(jié)干縮而造成的龜裂現(xiàn)象，砂子要選用合格的河砂，粒徑不要過(guò)細(xì)，以中砂最好。

　　2.2外墻膩?zhàn)拥倪x擇。目前建材市場(chǎng)上外墻膩?zhàn)赢a(chǎn)品種類(lèi)很多，均標(biāo)示抗裂性能優(yōu)異，必須謹(jǐn)慎選擇，盡量選用品牌或大廠生產(chǎn)的專用抗裂柔性膩?zhàn)赢a(chǎn)品。在工程開(kāi)工后即可選擇出若干個(gè)符合標(biāo)準(zhǔn)的產(chǎn)品，做出膩?zhàn)踊鶎訕影?，?jīng)過(guò)幾個(gè)月或更長(zhǎng)時(shí)間的觀察，在工程即將進(jìn)入外墻裝飾施工時(shí)，一般都可以比較到哪個(gè)產(chǎn)品抗裂性能的優(yōu)劣。

　　2.3涂料的選擇。通過(guò)詳細(xì)的市場(chǎng)調(diào)查比較，特別是對(duì)在建工程實(shí)際應(yīng)用情況的調(diào)查之后，選擇幾個(gè)不同牌子的合格產(chǎn)品，及早做出樣板，通過(guò)觀察對(duì)比做出選擇。另外，根據(jù)經(jīng)驗(yàn)，最好能選用厚質(zhì)抗裂外墻涂料，如彈性拉毛漆，浮雕漆等類(lèi)型的涂料，由于其涂層厚度是普通涂料的5倍以上，通過(guò)施工實(shí)踐發(fā)現(xiàn)能有效抵卸基層裂縫原因造成的涂料飾面開(kāi)裂，當(dāng)然其價(jià)格也高于一般的平涂產(chǎn)品。

　　3·涂料飾面開(kāi)裂預(yù)防措施中的施工工藝

　　3.1外墻砂漿面層的施工

　　3.1.1外墻抹灰所用水泥砂漿的配比要選擇恰當(dāng)，一般采用1：2.5砂漿為宜，盡量不用1：1或1：2水泥砂漿。

　　水泥用量過(guò)大，砂漿收縮性大，易產(chǎn)生裂縫。為便于施工，可適量摻加粉煤灰，或加入膠液（如107膠等），以增加砂漿稠度，提高抹灰砂漿與墻體的粘結(jié)力，能防止空鼓、開(kāi)裂。另外，在水泥砂漿中通過(guò)摻加杜拉纖維（每m3水泥砂漿摻0.7kg的杜拉纖維）和適量膠液，施工實(shí)踐中發(fā)現(xiàn)能有效增強(qiáng)砂漿面層的抗裂、抗?jié)B及耐磨性，可起到增強(qiáng)延性，抗裂補(bǔ)強(qiáng)的作用，而所增加的成本并不大。

　　3.1.2嚴(yán)格按照外墻抹灰操作規(guī)程和工藝施工，抹灰前必須認(rèn)真清除基層表面的灰塵、污垢、油漬及磚墻面的耳灰等。施工前一天必須澆水淋透墻體，施工完成24h后，必須澆水養(yǎng)護(hù)，每天澆水次數(shù)應(yīng)根據(jù)氣候情況確定，至少每天兩次，養(yǎng)護(hù)時(shí)間不少于7d。

　　3.1.3磚墻與混凝土梁柱結(jié)合處，易產(chǎn)生裂縫，應(yīng)在結(jié)合處采用釘鋼絲網(wǎng)騎縫的方法增強(qiáng)砂漿的抗裂性能，可預(yù)防裂縫的出現(xiàn)。對(duì)混凝土梁柱的光滑部分，采用水泥摻107膠的素漿刮抹一遍，以增加砂漿與光滑基層的粘結(jié)能力，防止該部位砂漿出現(xiàn)空鼓、開(kāi)裂。

　　3.1.4如在日照充足的季節(jié)施工，應(yīng)科學(xué)安排施工時(shí)間，避免在陽(yáng)光暴曬下施工，或采取有效的遮陽(yáng)措施，保證砂漿面的陰干，防止抹灰砂漿層因陽(yáng)光暴曬干縮過(guò)快造成的開(kāi)裂。

　　3.1.5水泥砂漿抹灰面層的分格不宜太大，充分利用分格拉縫可調(diào)節(jié)水泥砂漿的收縮。據(jù)經(jīng)驗(yàn)，分格在2m范圍以內(nèi)可有效減少裂縫的出現(xiàn)。施工中采用三角形或梯形截面的木條，將水泥砂漿面層進(jìn)行分格，同一施工段內(nèi)不允許出現(xiàn)施工縫接頭，分格縫宜有嵌縫膏嵌縫。

　　3.2外墻膩?zhàn)訉拥氖┕?/p>

　　3.2.1外墻膩?zhàn)訉邮┕?yīng)在抹灰層達(dá)養(yǎng)護(hù)期限后再開(kāi)始進(jìn)行。

　　3.2.2膩?zhàn)优吻皯?yīng)對(duì)抹灰砂漿層進(jìn)行檢查，對(duì)出現(xiàn)空鼓、裂縫的部位提前2～3d進(jìn)行修補(bǔ)。清除抹灰面層的灰塵，浮砂，保持抹灰面層的清潔。

　　3.2.3嚴(yán)格按施工規(guī)范要求及產(chǎn)品說(shuō)明施工，確保膩?zhàn)訉优c抹灰層粘結(jié)牢固，不開(kāi)裂。同時(shí)施工中避免陽(yáng)光暴曬下作業(yè)，保證膩?zhàn)訉犹幱陉幐蔂顟B(tài)。

　　3.2.4膩?zhàn)訉拥拇蚰スば蚴┕ね戤吅髴?yīng)及時(shí)保養(yǎng)，并同時(shí)用水沖刷掉因打磨所產(chǎn)生的粉末，使墻面清潔，以便進(jìn)入涂料面層的施工。

　　3.3涂料面層的施工

　　3.3.1涂料面層施工前，應(yīng)保證膩?zhàn)訉拥钠秸?、?jiān)實(shí)、潔凈、無(wú)酥松、粉化、脫皮等缺陷，檢查中如發(fā)現(xiàn)缺陷應(yīng)及時(shí)修補(bǔ)。

　　3.3.2根據(jù)涂料飾面施工規(guī)范及涂料產(chǎn)品要求，膩?zhàn)踊鶎拥暮试?%～10%以下方可進(jìn)行涂料面層涂刷施工。施工中膩?zhàn)踊鶎痈稍?，是確保涂料面層粘結(jié)牢固，不開(kāi)裂的關(guān)鍵。因此，嚴(yán)禁為趕超工期不待膩?zhàn)訉痈赏负缶蛷?qiáng)行施工。

　　3.3.3涂料面層根據(jù)不同功能，使用不同材料分幾層涂刷，后一層的涂刷施工必須保證在上一層漆膜面干后再進(jìn)行，常溫下每遍間隔為2～4h，施工環(huán)境溫度宜在5oC以上。每道漆膜涂刷前要對(duì)上道工序進(jìn)行認(rèn)真檢查，確認(rèn)合格再施工。

　　3.3.4按施工工藝及產(chǎn)品要求，基層ph值均要求在10以下。

　　所以，施工中必須首先涂刷一道防堿底漆，其防霉、防菌、抗酸堿性能好，對(duì)膩?zhàn)訉訚B透力強(qiáng)，可充分保證涂料層和膩?zhàn)訉拥恼辰Y(jié)牢固。

　　3.3.5涂料面層施工，不得在風(fēng)力4級(jí)以上，或雨天、霧天及相對(duì)濕度85%以上的環(huán)境中進(jìn)行，防止大風(fēng)揚(yáng)起的灰塵污染涂料漆面，以及保證施工面的干燥。同時(shí)也應(yīng)盡量避免在烈日暴曬或高溫天氣下施工。

　　4·結(jié)語(yǔ)

　　為保證外墻涂料飾面不開(kāi)裂，施工中應(yīng)做到：首先嚴(yán)把材料關(guān)，選擇具有彈性，抗裂性、透氣性好，粘結(jié)力強(qiáng)的合格涂料產(chǎn)品。施工過(guò)程中嚴(yán)格遵守施工操作規(guī)范和產(chǎn)品工藝要求，控制好每道工序的施工質(zhì)量。施工實(shí)踐證明，外墻涂料飾面開(kāi)裂的質(zhì)量通病，是完全可以避免的。
